फाइबर लेजर ट्यूब कटर मशीन

एफ आइबर लेजर ट्यूब कटर मशीन की विशेषताएं:
1. आगे और पीछे एक डबल वायवीय चक क्लैंपिंग डिज़ाइन अपनाएं। काटने के दौरान ट्यूब की दीवार पर मलबे को कम करने के लिए पिछला चक एक उड़ाने वाले उपकरण से सुसज्जित है। क्लैंपिंग बल विभिन्न भारों के अनुकूल होने के लिए समायोज्य है, पतली ट्यूब क्लैंप के विरूपण को रोकता है, और यह सुनिश्चित करता है कि मोटी ट्यूब क्लैंप दृढ़ है।
2. पूरी तरह से स्वचालित लोडिंग और अनलोडिंग प्रणाली के साथ, यह श्रम लागत बचाता है, ऑपरेटरों के कार्यभार को कम करता है और उत्पादन दक्षता में सुधार करता है।
3. सरल ऑपरेशन, कटिंग, ड्रिलिंग, मूविंग, कैलिब्रेशन और आपातकालीन स्थिति का रिमोट कंट्रोल



फ़ाइबर लेज़र ट्यूब कटर मशीन एक अत्यधिक सम्मानित, सर्वाधिक बिकने वाला उत्पाद है जिसे घर में ही विकसित और निर्मित किया गया है। इस श्रृंखला ने धातु ट्यूब प्रसंस्करण क्षेत्र में एक पसंदीदा विकल्प के रूप में ख्याति अर्जित की है, जो असाधारण काटने की शक्ति, उच्च गति "उड़ान" काटने का प्रदर्शन, कम परिचालन लागत और प्रभावशाली स्थिरता प्रदान करती है, साथ ही शीर्ष स्तर की प्रसंस्करण गुणवत्ता भी प्रदान करती है। इसकी बहुमुखी प्रतिभा इसे विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाती है।

सुरक्षा को ध्यान में रखते हुए डिज़ाइन की गई मशीन में पूरी तरह से संलग्न शीट मेटल कवर और दरवाजा सुरक्षा स्विच जैसे सुरक्षा घटक हैं, जो बेहतर प्रदर्शन के लिए सुरक्षा और स्पष्ट दृश्यता दोनों सुनिश्चित करते हैं। फ़ाइबर लेज़र में अंतर्निहित अतिरेक के साथ एक मॉड्यूलर सेमीकंडक्टर डिज़ाइन शामिल होता है, जो इसे निरंतर औद्योगिक उत्पादन की मांगों का समर्थन करने के लिए 24/7 चलने में सक्षम बनाता है।

यह गोल, चौकोर, अंडाकार और कस्टम आकार की ट्यूबों को काटने के लिए अनुकूल है, जो इसे ग्राहकों की विविध आवश्यकताओं के लिए एक आदर्श समाधान बनाता है।

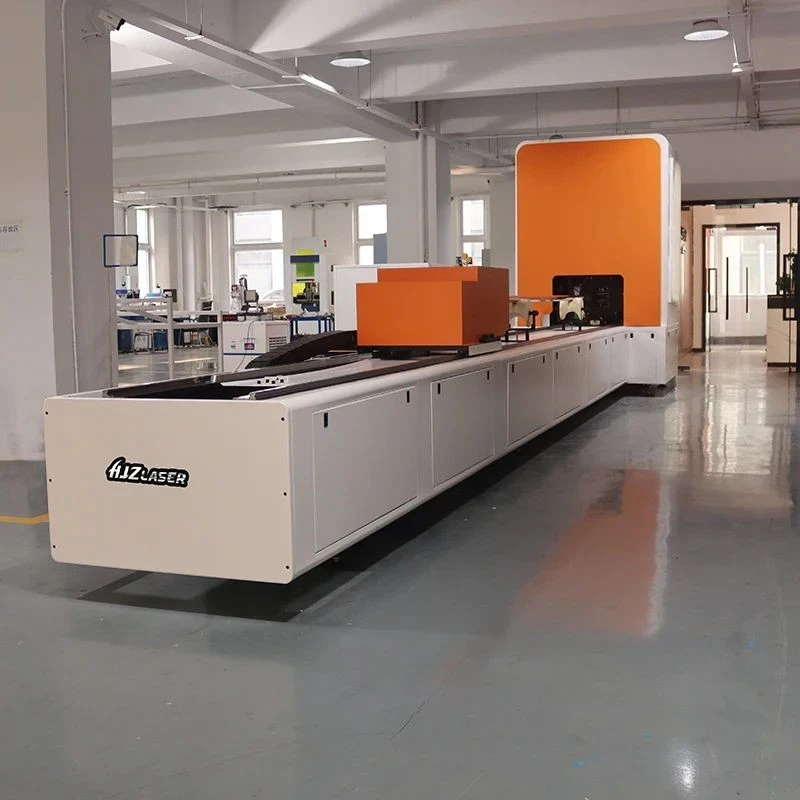

फाइबर लेजर ट्यूब कटर मशीन की पूरी मशीन



उत्पाद संरचना:HJZ-1500/2000W-टीबी फाइबर लेजर कटिंग मशीन प्रकाशिकी, यांत्रिकी और इलेक्ट्रॉनिक्स को एकीकृत करने वाले लेजर कटिंग उपकरण का एक पूरा सेट है। यह फाइबर लेजर, वॉटर चिलर, फाइबर कटिंग हेड, कटिंग मशीन टूल, ट्रांसमिशन सिस्टम, कंट्रोल सिस्टम, वायु और जल प्रणाली, एयर ड्राफ्ट सिस्टम और अन्य कार्यात्मक घटकों से बना है।



संरचनात्मक रूप:कटिंग मशीन वर्कपीस फिक्सिंग, गैन्ट्री मूविंग और इंटरैक्टिव कार्य की एक प्लेटफ़ॉर्म संरचना को अपनाती है। यह एक दो {{1} अक्ष लिंकेज और तीन {{2} अक्ष नियंत्रण सीएनसी लेजर कटिंग मशीन है, जिसमें एक्स और वाई अक्ष लिंकेज प्लानर कटिंग फ़ीड का एहसास करता है और जेड अक्ष काम के टुकड़े की सतह को ट्रैक करने के लिए तैरता है।



गाइडिंग ड्राइव: तीन संख्यात्मक नियंत्रण शाफ्ट रोलिंग गाइड रेल जोड़े द्वारा निर्देशित होते हैं; गियर रैक जोड़ी को खिलाने के लिए एक्स और वाई अक्ष जापान में पैनासोनिक एसी सर्वो मोटर द्वारा संचालित होते हैं, जिसमें एक्स अक्ष गैन्ट्री डबल ड्राइव है; Z अक्ष बॉल स्क्रू जोड़ी को फीड करने के लिए AC सर्वो मोटर का उपयोग करता है। एसी सर्वो मोटर, बॉल स्क्रू जोड़ी, रोलिंग गाइड रेल जोड़ी, रेड्यूसर, गियर रैक जोड़ी सभी आयातित प्रसिद्ध ब्रांड हैं।









फाइबर लेजर ट्यूब कटर मशीन उपकरण विशेषताओं का परिचय:

मशीन चलती गैन्ट्री संरचना, उच्च परिशुद्धता गियर रैक और रैखिक गाइड रेल, स्थिर ट्रांसमिशन, उच्च गति और उच्च परिशुद्धता को अपनाती है।

खराद बिस्तर एक अभिन्न वेल्डिंग संरचना को अपनाता है, रफ मशीनिंग करता है, फिनिश मशीनिंग करता है, और फिर कंपन उम्र बढ़ने का उपचार करता है, जो वेल्डिंग और प्रसंस्करण तनाव को पूरी तरह से खत्म कर सकता है, इसमें अच्छी कठोरता और उच्च परिशुद्धता है, लंबे समय तक उपयोग के बाद अपरिवर्तित रह सकता है, और आंदोलन के दौरान प्रतिक्रिया की गति और खराद बिस्तर की स्थिरता में काफी सुधार होता है।

एक्स, वाई और अक्ष उच्च परिशुद्धता, उच्च रोटेशन गति, बड़े टॉर्क, बड़ी जड़ता और स्थिर और टिकाऊ प्रदर्शन के साथ हाइब्रिड सर्वो मोटर्स को अपनाते हैं। Z अक्ष आयातित पैनासोनिक सर्वो को अपनाता है।

विंडोज ऑपरेटिंग सिस्टम पर आधारित ऑप्टिकल फाइबर लेजर कटिंग मशीन के लिए विशेष संख्यात्मक नियंत्रण प्रणाली को अपनाया जाता है, जो शक्तिशाली कार्यों, अच्छे इंसान - मशीन इंटरफेस और सरल ऑपरेशन के साथ लेजर कटिंग नियंत्रण के लिए कई विशेष कार्यात्मक मॉड्यूल को एकीकृत करता है।

कंसोल: एकीकृत कंसोल डिज़ाइन अपनाया गया है। मुख्य कार्यात्मक क्षेत्र को तीन ब्लॉकों में विभाजित किया गया है: ऊपरी परत एक कंप्यूटर और कटिंग नियंत्रण सॉफ्टवेयर है, मध्य परत एक नियंत्रण प्रणाली है, और निचली परत एक लेजर और एक औद्योगिक पर्सनल कंप्यूटर है। नियंत्रण कैबिनेट के अंदर सफाई और तापमान सुनिश्चित करने के लिए, विशेष औद्योगिक एयर कूलर से सुसज्जित स्वतंत्र पूरी तरह से संलग्न डिज़ाइन। उपकरण का दीर्घकालिक और स्थिर संचालन सुनिश्चित करें।







विशेष विवरण
प्रोडक्ट का नाम	फाइबर लेजर ट्यूब कटर मशीन
नमूना	HJZ-काटो
प्रभावी पाइप काटने की लंबाई	6m
लेजर प्रकार	फाइबर लेजर
अधिकतम प्रसंस्करण त्वरण	0.8G
अधिकतम काटने की गति	60आर/मिनट से अधिक या उसके बराबर
वर्कटेबल की स्थिति निर्धारण सटीकता को दोहराएँ	±0.02मिमी/मी
प्रभावी गोल ट्यूब कटिंग रेंज	व्यास 20-160 मिमी
बीम गुणवत्ता	＜0.373mrad
लेजर तरंगदैर्घ्य	1070nm
समर्थन प्रारूप	पीएलटी, डीएक्सएफ, बीएमपी, एआई
प्रशिक्षण	हम आसानी से सीखने वाले इंजीनियरों के लिए वीसीडी प्रशिक्षण वीडियो की पेशकश करते हैं, विदेशी इंस्टालेशन और प्रशिक्षण भी उपलब्ध है।
गारंटी	फाइबर लेजर स्रोत के लिए 2 साल की गारंटी, लेजर कटिंग मशीन के लिए 12 महीने की गारंटी



फाइबर लेजर ट्यूब कटर मशीन के क्या फायदे हैं?

1. उच्च काटने की सटीकता और अच्छी गुणवत्ता
लेज़र कटिंग में उच्च {{0}ऊर्जा -घनत्व वाली लेज़र बीम का उपयोग किया जाता है, जो कट को चिकना और सपाट बनाता है, जिसमें थोड़ा ताप प्रभावित क्षेत्र होता है और लगभग कोई गड़गड़ाहट नहीं होती है। उच्च परिशुद्धता प्रसंस्करण की आवश्यकताओं को पूरा करते हुए, काटने की सटीकता ±0.1 मिमी तक पहुंच सकती है।
कट की गुणवत्ता अच्छी है और इसे सीधे वेल्डिंग और असेंबली के लिए उपयोग किया जा सकता है, जिससे बाद के प्रसंस्करण चरणों को कम किया जा सकता है।
2. तेज काटने की गति और उच्च दक्षता
लेजर ट्यूब काटने की मशीन की काटने की गति पारंपरिक काटने के तरीकों की तुलना में बहुत अधिक है, जो विशेष रूप से बड़े पैमाने पर उत्पादन के लिए उपयुक्त है और उत्पादन क्षमता में काफी सुधार करती है।
यह निरंतर स्वचालित कटिंग का एहसास कर सकता है, स्वचालित लोडिंग और अनलोडिंग का समर्थन कर सकता है, श्रम बचा सकता है और उत्पादन क्षमता बढ़ा सकता है।
3. लागू पाइप प्रकारों की विस्तृत श्रृंखला
विभिन्न धातु पाइपों को काट सकते हैं, जिनमें शामिल हैं:
गोल पाइप
चौकोर पाइप
आयताकार पाइप
अण्डाकार पाइप
विशेष {{0}आकार के पाइप (जैसे डी-आकार के पाइप, चैनल स्टील्स, आदि)
विभिन्न दीवार मोटाई और व्यास के साथ पाइप प्रसंस्करण का समर्थन करता है, और इसमें मजबूत अनुकूलनशीलता है।
4. लचीले कटिंग आकार और जटिल ग्राफिक्स के लिए समर्थन









फाइबर लेजर ट्यूब कटर मशीन का अनुप्रयोग क्या है?

धातु फर्नीचर: कुर्सियों, मेजों, अलमारियों और अन्य पाइप फर्नीचर की कस्टम प्रसंस्करण।

ऑटोमोबाइल विनिर्माण: ऑटोमोबाइल निकास पाइप, फ्रेम और संरचनात्मक भागों जैसे पाइपों को काटना।

फिटनेस उपकरण: ट्रेडमिल और व्यायाम बाइक जैसे धातु पाइप संरचनात्मक भागों का प्रसंस्करण।

वास्तुशिल्प सजावट: रेलिंग, रेलिंग, दरवाजे और खिड़की के फ्रेम जैसे धातु पाइप का प्रसंस्करण।

यांत्रिक उपकरण: रैक, ब्रैकेट और पाइपिंग सिस्टम जैसे धातु संरचनात्मक भागों का प्रसंस्करण।

एयरोस्पेस: सख्त सहनशीलता आवश्यकताओं को पूरा करने के लिए उच्च परिशुद्धता धातु पाइप काटना।

शिल्प और सजावट: धातु कलाकृतियों का कस्टम प्रसंस्करण।









हम फाइबर लेजर ट्यूब कटर मशीन क्यों चुनते हैं?



1. प्रसंस्करण गुणवत्ता और दक्षता में सुधार

2. विविध और वैयक्तिकृत उत्पादन आवश्यकताओं को अपनाना

3. ​उत्पादन लागत कम करें​

4. कंपनी के तकनीकी स्तर और बाजार प्रतिस्पर्धात्मकता में सुधार करें

5. बाद के प्रसंस्करण चरणों को कम करें







वुहान HJZ लेजर टेक्नोलॉजी कंपनी लिमिटेड मुख्य रूप से लेजर मशीन का उत्पादन करती है। जिसमें लेजर मार्किंग मशीन, लेजर क्लीनिंग मशीन, लेजर वेल्डिंग मशीन और लेजर कटिंग मशीन शामिल हैं। हमसे पूछताछ में आपका स्वागत है।
